設備紹介


クライオ透過型電子顕微鏡

CRYO ARM 300 II (JEM-3300)

加速電圧:300 kV、冷陰極電界放出型電子銃
エネルギーフィルター:Ωフィルター(インカラム)
K3 電子直接検出カメラ(GATAN 社)
自動試料交換機構 (最大試料数:12個)
位相板
自動撮影システム:SerialEM, JADAS

CRYO ARM 200 (JEM-Z200FSC)

加速電圧:200 kV、冷陰極電界放出型電子銃
エネルギーフィルター:Ωフィルター(インカラム)
K3 電子直接検出カメラ(GATAN 社)
自動試料交換機構 (最大試料数:12個)
位相板
自動撮影システム:SerialEM, JADAS

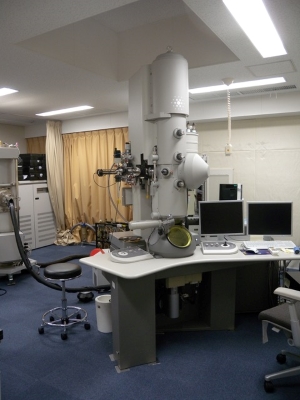

FEI (現Thermo Fisher) G2 Polara

加速電圧:300 kV、電界放出型電子銃(ショットキー型)
エネルギーフィルター:GIF Continuum (ポストカラム)
K3 電子直接検出カメラ(GATAN 社)
手動試料交換機構 (最大試料数:6個)
自動撮影システム:SerialEM


電子顕微鏡周辺装置

急速凍結試料作製装置​ Vitrobot
(Thermo Fisher Sci.)
クライオ電顕試料作製

親水処理装置​ GLOQUBE Plus
(Quorum Tech.)
試料メッシュ前処理

イオンスパッター​ JEC-3000FC
(日本電子)
金薄膜作製等

真空蒸着装置 IB-29510VET
(日本電子)
炭素薄膜作製等
